對擋塊兩個側面進行缺陷檢測，測量精度0.02mm-0.05mm。

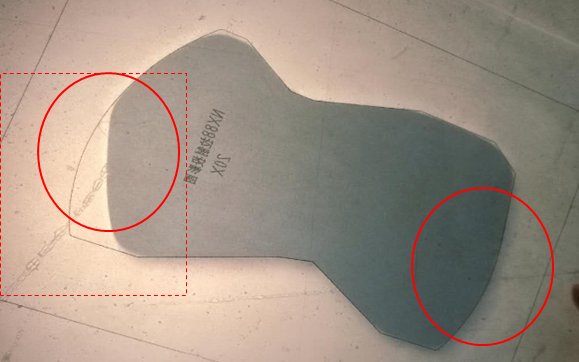

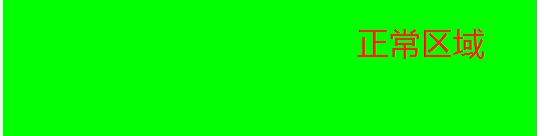

缺陷區域                                 完好區域

檢測設備：

鐳爍光電激光3D輪廓傳感器LS-A80020  數量：2臺

主要性能指標：X方向測量范圍0~20mm，Z方向范圍0~20mm，精度±20μm，重復精度2μm。

檢測原理：

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

方案說明：

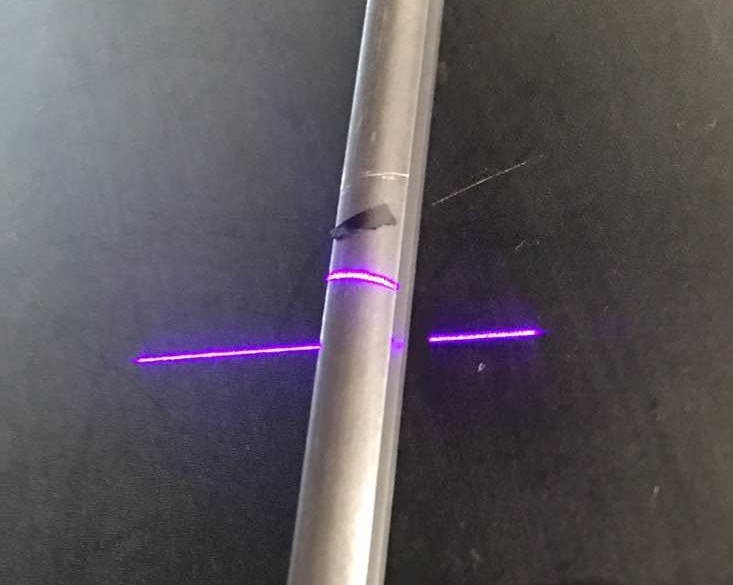

被測物體

傳感器 1                 傳感器 2

檢測激光線

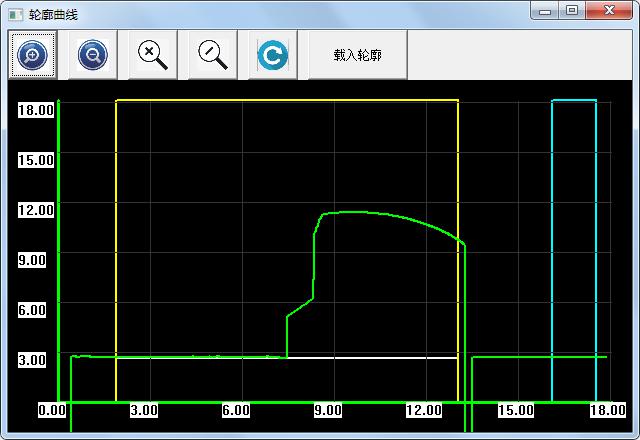

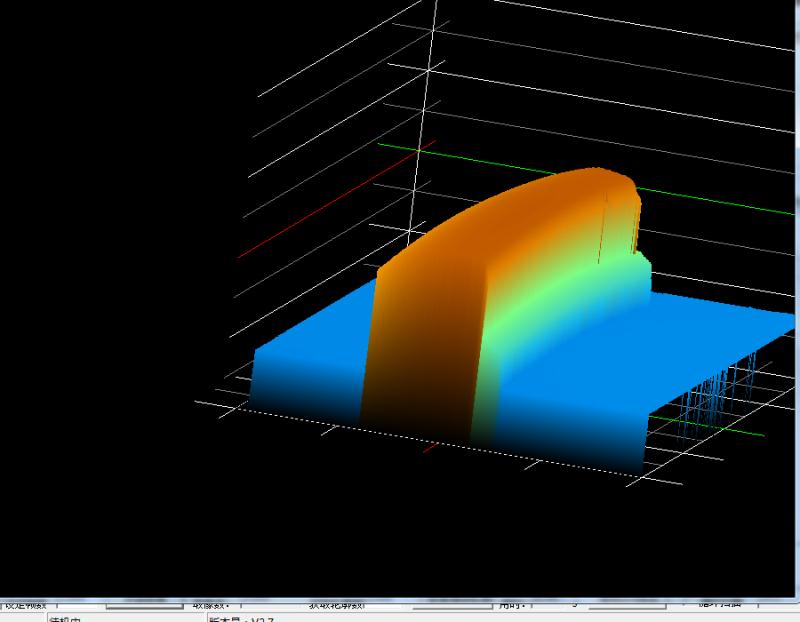

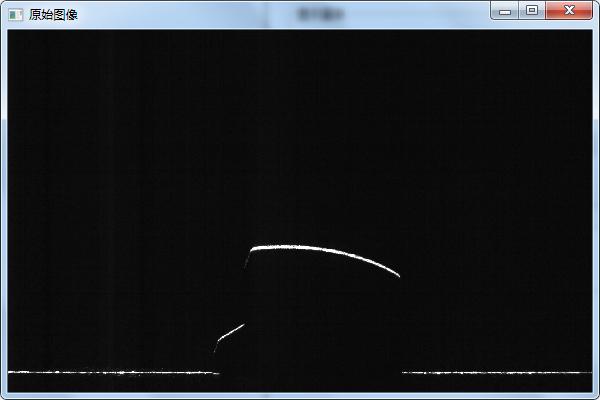

將型材傳輸置于輪廓儀激光線測量范圍內，得到輪廓圖像及數據：

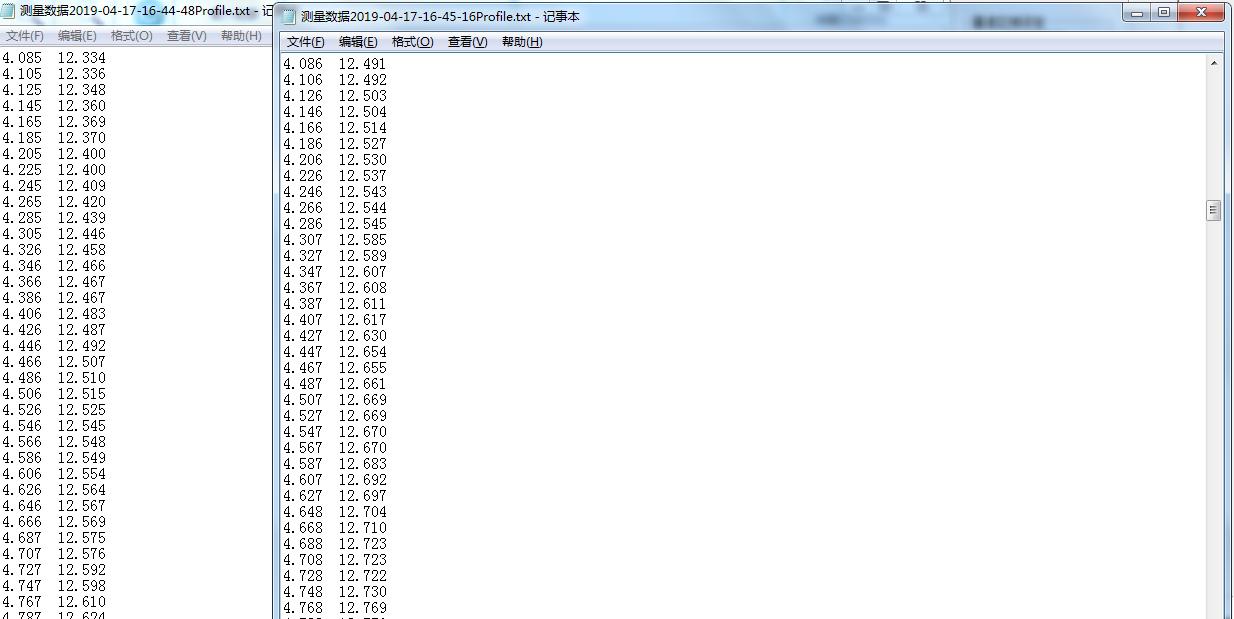

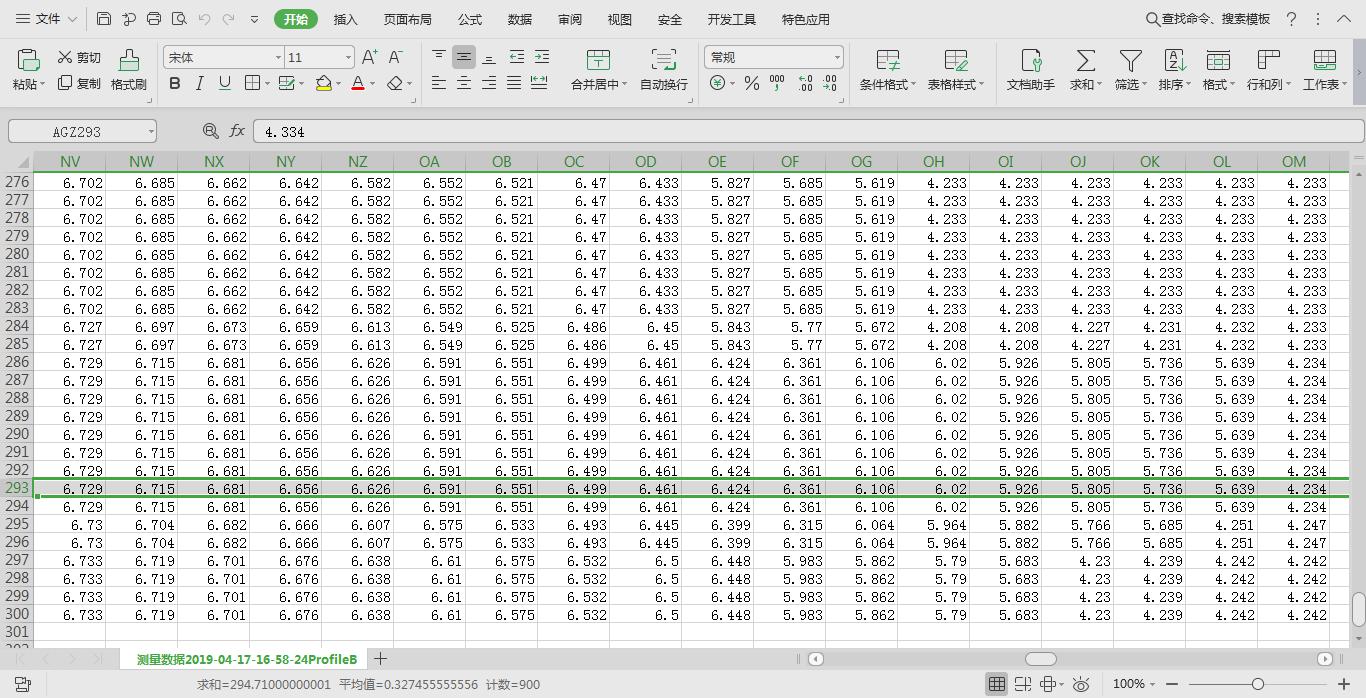

測出輪廓上800-1000個X和Z坐標值

算法說明：

1.每條輪廓線約1000個左右數據點，通過對比每條輪廓相鄰數據點的高度差值可判斷是否在本輪廓上有形狀突變

2.通過對比相鄰兩條輪廓線上的高度數據可以判斷沿著型材方向是否有突變。

3.以上兩步計算都可以設置閾值，通過實際狀況調節合適的值來判斷。

檢測效果（樣品）：

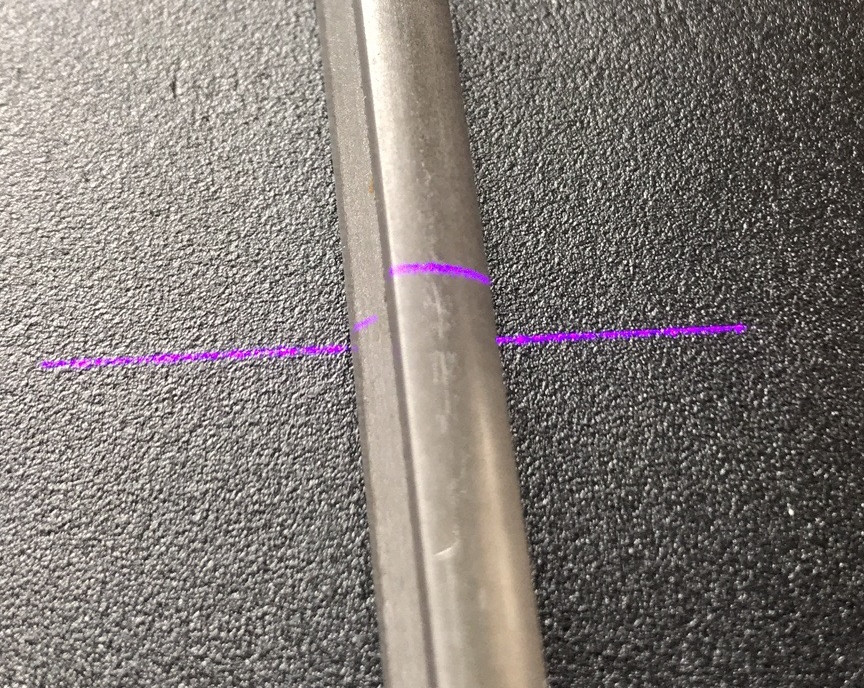

在型材上貼厚度約0.1mm厚的黑色膠帶

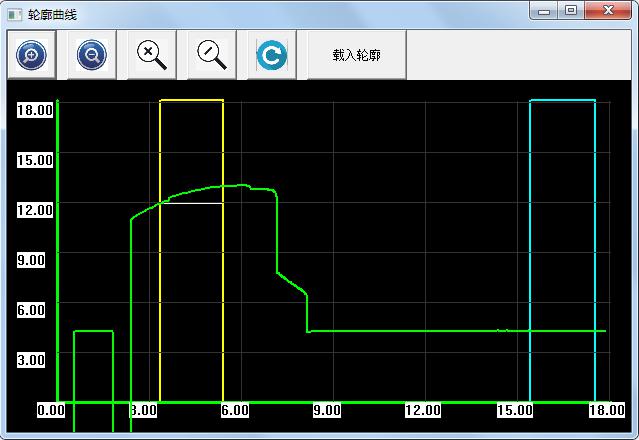

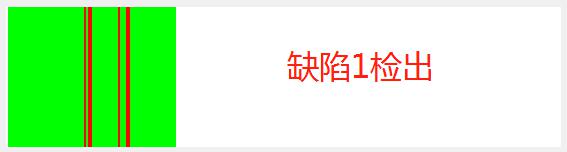

測量輪廓圖形有突變

1020mm-1045mm處

檢測指標

檢測有效區域約18mm，綜合精度約0.05mm，檢測速度約40mm/s。

檢測結果輸出

輸出信號：數字、模擬、開關量均可

常州市鐳爍光電科技有限公司
